کلکتور ترموستاتیک گرمایش از کف



کلکتورهای ترموستاتیکِ پیشرفته و هوشمند سیستم گرمایش کف مجموعه کاملی از احتیاجات پیمانکاران،مجریان و طراحان را به صورت یه کجا فراهم کرده است . از جمله موارد فوق میتوان به وجود  فلومتر ،شیر برقی، شیرهواگیر، شیرتنظیم دبی، مدار بای پس ،شیرتغذیه پرکن و…به صورت مستقل در هرکدام از شاخه های رفت و برگشت اشاره کرد.
دو عدد ترموتر که روی شیرهای ورودی کلکتور های رفت و برگشت نصب میشود به شما این امکان را میدهد که بتوانند دمای مدار رفت و برگشت رفت و برگشت کلکتور را به صورت کامل مشاهده کنند.

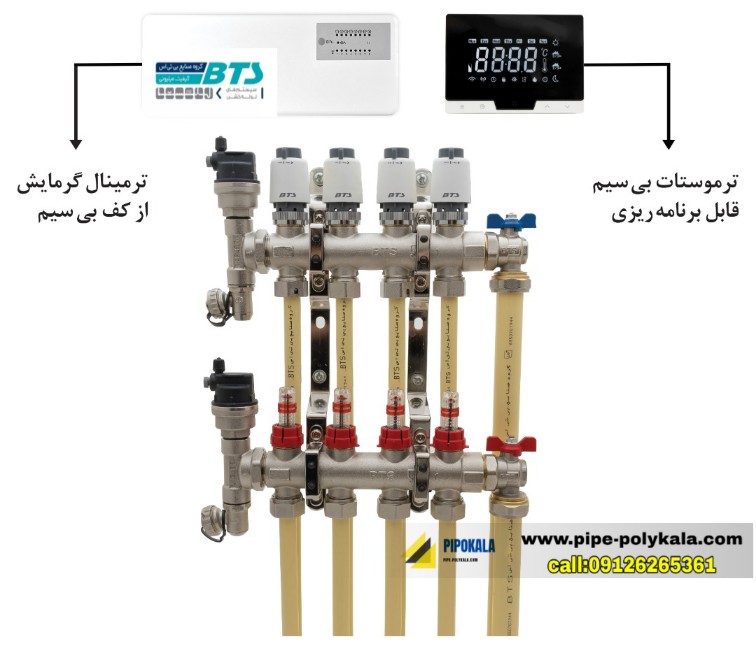

کلکتور ترموستاتیک بی تی اس

کلکتور ترموستاتیک قابلیت اتصال به ترموستاتهای برقي را دارد؟

در سيستم گرمایش از کف ترموستاتیک، شير برقي کلکتور به حس گرهاي الكتريكي یا همان ترموستات  اتاقي ،در هر محيط به طور مجزا متصل شده اند ، فرمان قطع و وصل هر مدار حرارتي را دريافت میکنند و عمليات تنظيم دمای خودكار هر محيط را انجام مي دهند.
بعضی از این ترموستات ها قابلیت برنامه ریزی روزانه و هفتگی را دارند که امکان دسترسی به دماهای مختلفی را براي كاربر ممكن مي سازد .
مهمتر آنكه در يك فضاي مسكوني امكان  استقلال دمايي هر فصا را با نظر كاربر ایجاد میکنند. كه باعث بهينه سازي مصرف سوخت تا حد زیادی میشود . این ترموستات ها بصورت الکترومکانیکال و دیجیتال هوشمند میباشند که قابلیت اتصال به سنسور حرارتی کف را دارند.

توجه داشته باشد شیر های برقی کلکتور گرمایش کف باید بر روی خط برگشت نصب شوند .

مشخصات کلکتور ترموستاتیک گرمایش کف

سیستم گرمایش از کف شامل یک جفت کلکتور برنجی رفت و برگشت همراه با فلومتر و شیرسوزنی به صورت مدولار است که اب گرم از کلکتور رفت که دارای فلومتز است به سمت فضا-خارج و آب سرد شده به کلکتور برگشت که دارای شیر سئزنی میباشد برمیگردد.

۱.نصب سه راهی انتهای کلکتور

به منظور اتصال شیر هواگیری و شیرشارژ و تخلیه به سایر اجزای سیستم گرمایش از کف لازم است در انتهای کلکتور های رفت و برگشت یک سراهی برنجی نصب شده است و شیرهواگیری و شیر شارژ تخلیه بر روی آن قرار گیرد.

سه راهی انتهای کلکتور ترموستاتیک بی تی اس به صورت توپیچ و روپیچ بوده و با توجه به نوع شیر ورودی کلککتور رفت و شیر خروجی کلکتور برگشت میتوان از نوع روپیچ یا توپیچ استفاده کرد.

۲.نصب شیر هواگیری و شیرتخلیه

به منظور نصب شیرهواگیری و شیر شارژ و تخلیه باید مراحل زیر را انجام دهید.

  • نصب سراهی انتهای کلکتور
  • نصب شیرهواگیری اتوماتیک در خروجی بالا
  • نصب شیرشارژ در خروجی پایین
کلکتور ترموستات گرمایش کف

۳.نصب داخل جعبه کلکتور

پس از مونتاژکامل شیرالات و کلکتور به یکدیگر مجموعه حاضر شده باید درون جعبه کلکتور قرار بگیرد.جعبه کلکتور ویژه بی تی اس به گونه ای طاحی شده است که کاربر بر حسب نیاز میتواند ارتفاع محل قرارگیری کلکتورها را تنظیم نماید.به منظور نصب کلکتور برگشت و ترمینال باید از دو ریل پایینی استفاده شود.توجه شود کلکتور برگشت باید در بالای کلکتور رفت قرار بگیزد.

۴.اتصال لوله به کلکتور

  • بعد از کالیبره کردن لوله پنج لایه بی تی اس ,حلقه چاکدار و مهره روی آن قرار میدهیم.
  • قرار دادن سرشیلنگی بر روی لوله
  • اتصال سر شیلنگی همراه لوله به کلکتور
  • بستن ومحکم کردن مهره بر روی کلکتور

۵.شارژ و تخلیه سیستم

به منظور شارژ و یا تخلیه سیستم باید از شیرتخلیه و شارژ مطابق دستور زیر استفاده شود.

توجه کنید که عمل شارژ سیستم باید از کلکتور رفت و تخلیه باید از کلکتور برگشت انجام شود.همچنین فشار سیستم نباید از ۶بار بیشتر یاشد.

۱.بازکردن درپوش شیرتخلیه

 ۲.نصب کردن لوله تخلیه یا شارژ به شیر

۳.باز نمودن شیر تخلیه با استفاده از درپوش و بستن شیر پس از تخلیه و یا شارژ سیستم

۴.جدا نمودن لوله تخلیه یا شارژ و بستن درپوش بر روی شیر

۶.شیربرقی

شیربرقی بی تی اس امکان تنظیم در دوحالت دستی و اتوماتیک را دارا هستند.زمانی که نیاز شود ترموستات از سیستم خارج گردد شیرهای برقی در حالت دستی تنظیم میشود.دراین حالت سیستم همیشه باز میباشد.برای تنظیم شیر به حالت دستی کافی است کلاهک آن را در جهت پادساعت گرد بچرخانید.این شیرها در حالت اتوماتیک بسته میباشد و با دستور ترموستات باز میشوند.

۱.بازکردن درپوش آبی رنگ از روی شیرسوزنی

۲.قراردادن شیربرقی در حالت دستی

۳.بستن شیربرقی بر روی شیرسوزنی (دقت کنید حتما با دست بسته شود)

۴.قراردادن شیربرقی در حالت اتوماتیک

۷.تنظیم فلومتر

مراحل تنظیم فلومتر کلکتور ترموستاتیک به شرح زیر است:

۱.برداشتن درپوش قرمز رنگ فلومتر

۲.چرخاندن قسمت مشکی رنگ بدنه فلومتر برای تنظیم دبی

۳.تنظیم نمودن دبی مطابق با نقشه گرمایش از کف برای هر لوپ

۴.قراردادن درپوش قرمز رنگ فلومتر

۸.برچسب

برچسب های مخصوص کلکتور های گرمایش از کف مشخص میکند هر لوپ کدام یک از فضاهای ساختمان را پوشش داده است.استفاده از آنها برای کلکتور و شیربرقی الزامی است

کلکتور رفت و برگشت ترموستاتیک نیوپایپ

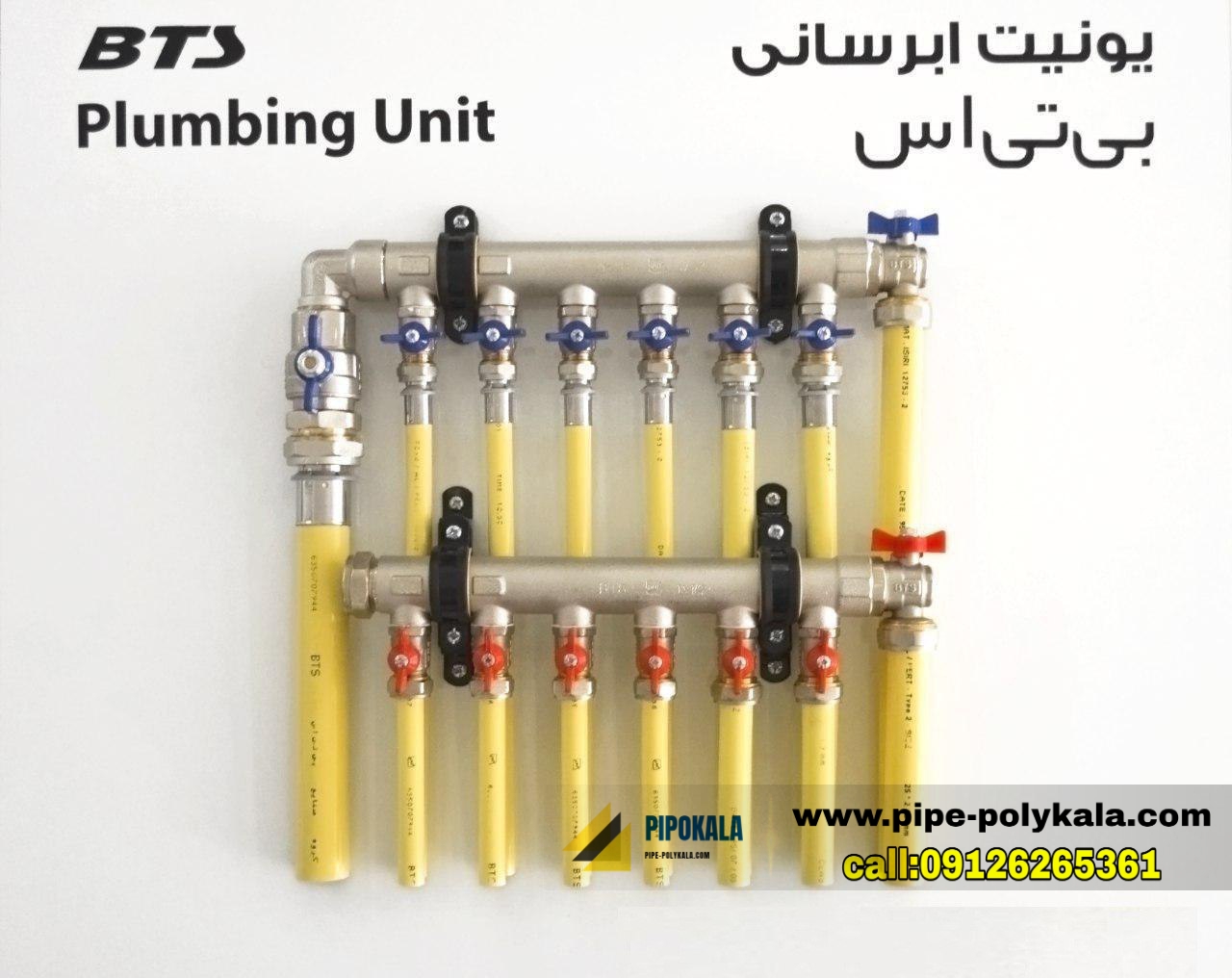

کلکتوررفت و برگشت بی تی اس

مشخصات ترموستات اتاقی بی تی اس

ترموستات BTS442-WHL-W با قابلیت برنامه ریزی روزانه و هفتگی به منظور استفاده در سیستم گرمایش از کف و با کنترل با سیم طراحی شده است.این ترموستات میتواند با اتصال به سیستم کنترل مرکزی جهت کنترل شیربرقی و پمپ و بویلراستفاده شود.

۲۴۰ ولت -۵۰/۶۰ هرتز

ولتاژ منبع

۲۵۰ولت-۳آمپر

حداکثر جریان الکتریکی

۵ تا ۵۰ درجه سانتیگراد

بازه دمایی اتاق

۰/۱+-درجه سانتیگراد

دقت اندازه گیری

۱۳*۸۶*۸۶میلیمتر

ابعاد

سفید

رنگ



ویژگی های ترموستات گرمایش از کف

حفظ دایمی تنظیمات کاربر حتی در صورت قطعی برق

قابلیت کنترل شیربرقی و بویلر به صورت همزمان

دوره های برنامه ریزی انتخابی شامل ۷روز هفته به صورت مجزا و پنج روز کاری و دوروز تعطیل به صورت مجزا و یا مشابه به همراه ۴یا۶ بازه زمانی مجزا در روز

قابلیت حذف برنامه ریزی و کنترل دستی

کالیبره کردن دمای نمایشی

صفحه نمایش بزرگ

تجهیزات گرمایش از کف

خرید کلکتور ترموستاتیک گرمایش از کف

معمولا در زمان خرید هر کالایی خریدار با مشکل  تهیه کالای اصلی با مناسب ترین قیمت مواجه می شود . وجود کالاهای تقلبی و بی کیفیت با قیمت های بالا شرایط خرید را کمی دشوار میکند.همچنین گاهی اوقات واسطه های فروش متوالی باعث  افزایش قیمت کالا اصلی میشود.

فروشگاه لوله و اتصالات پایپوکالا با حذف واسطه های اضافی و   فروش مستقیم لوازم گرمایش از کف، کالای اصل وبا کیفیت را با مناسب ترین قیمیت عرضه میکند . همچنین خریدار محترم می تواند مازاد مصرفی اجناس خریداری شده خود را مرجوع و مبلغ پرداختی خود را دریافت نماید.

تمامی این محصولات در سایز و اندازه های متفاوت تولید میشوند ،شما میتوانید برای دریافت لیست قیمت و کاتالوگ محصولات با ما تماس بگیرید.
